Daca dorim simularea unor comportamente cat mai apropiate de realitate, putem utiliza masini virtuale pe care sa le introducem in topologiile generate in GNS3. Pentru a conecta cu succes o masina virtuala la o topologie, este nevoie sa intelegem principalele moduri in care poate fi configurata placa de retea a unei astfel de masini.
Mai jos am prezentat detalii despre trei dintre modurile in care poate sa fie configurat NIC-ul unei masini virtuale create cu ajutorul WMware Workstation 12 Player.
Modul Bridged
Atunci cand setam placa de retea in modul bridged, masina virtuala va folosi placa de retea fizica a hypervisorului (a hostului pe care ruleaza) pentru a se conecta la retea. In acest caz este necesara alocarea unei adrese IP din aceeasi clasa cu cea din care face parte IP-ul placii fizice de retea. Daca folosim DHCP pentru configurarea placii de retea a hostului, masina virtuala va folosi acelasi mecanism pentru configurare.
Acest este cel mai simplu mod de a asigura accesul unei masini virtuale la internet, atunci cand avem nevoie.
Adaptorul de retea folosit in aceasta configuratie este VMnet0.

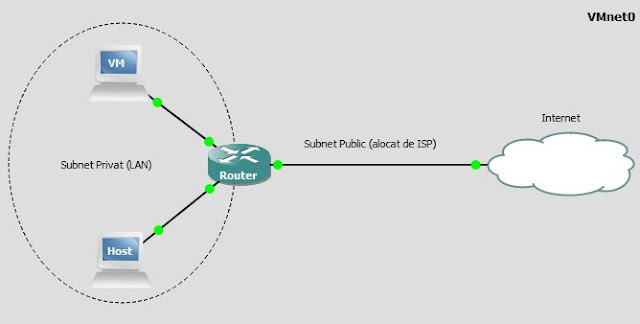

Topologie

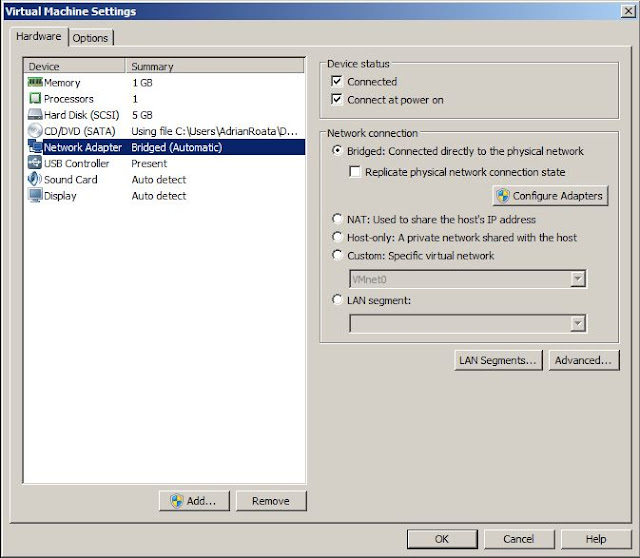

Configuratie Hypervisor
Configuratie VM
Configuratie Host
Modul NAT
In modul NAT, este alocat un subnet nou din care va face parte masina virtuala si care nu este vizibil din exterior. Un IP este alocat din serverul virtual DHCP, iar pentru a asigura accesul masinii la retelele externe, subnetul este NAT-at pe IP-ul placii de retea al hostului.
Acesta este modul default in care este configurata o masina noua, iar adaptorul de retea folosit este VMnet8.
Topologie
Configuratie Hypervisor
Configuratie VM
Modul Host-Only
Precum spune si numele, in acest mod masina virtuala va face parte dintr-o retea care este vizibila doar de catre hostul pe care este rulata. Acesta este modul folosit atunci cand utilizam masina virtuala in cadrul unei topologii in GNS3 si dorim conectarea ei la unul dintre routerele emulate.
In acest mod, adaptorul de retea folosit este VMnet1.
Configuratie Hypervisor
Sper ca ati gasit acest articol util.
Toate bune, spor! :)
