Cerinte
Este necesar sa avem instalat GNS3.La momentul scrierii articolului, eu folosesc versiunea 2.2.32.
Este necesara crearea unui cont pe cisco.com. De aici vom descarca imaginea CSR1000v.
Nu e necesar sa fie un cont asociat cu vreo companie.
Este necesara crearea unui cont pe vmware.com.
De asemenea, nu este necesar sa fie un cont asociat cu vreo companie.
De pe vmware.com vom downloada VMware Workstation Pro 16.
Acesta va fi hipervizorul pe care vom rula imaginile CSR1000v.
Pasi
1. Descarcam imaginea CSR1000v- Accesam cisco.com si ne autentificam.
- Accesam Products and Services > Software > Download software and manage licenses
- Din sectiunea Download and Upgrade, accesam linkul ‘Access downloads’.
- Facem click pe ‘Browse all’ apoi selectam Routers > Virtual Routers > Cloud Services Router 1000v
- In fereastra nou deschisa, dam click pe linkul ‘IOS XE Software’.

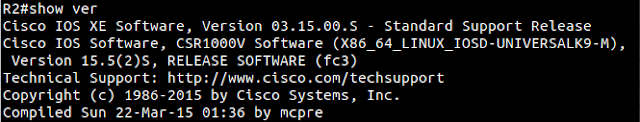

- Sub ‘All Release’ selectam imaginea 3.15.0S ED
- Descarcam fisierul OVA ‘csr1000v-universalk9.03.15.00.S.155-2.S-std.ova’
- Link direct fisier OVA
2. Descarcam si instalam VMware Workstation Pro 16
- Accesam vmware.com si ne autentificam.
- In bara de search de pe pagina, cautam dupa stringul ‘VMware Workstation Pro 16 download’
- Descarcam versiunea adecvata pentru sistemul de operare folosit.
- Link direct SO Windows
- Link direct SO Linux
3. Instalare imagini CSR1000v in VMware Workstation
- Deschidem VMware Workstation Pro 16, File > Open si selectam fisierul OVA cu imaginea CSR1000v.
- Pentru Deployment Options eu am selectat small (1vCPU si 4GB RAM)
- Puteti customiza proprietatile VM-ului cu un hostname, username, password, etc.
4. Import VM in GNS3
- Deschideti GNS3, Edit > Preferences > VMware VMs > New
- Dupa import, selectati imaginea CSR1000v si apasati click pe butonul edit.
- Puteti customiza numarul de interfete, simbolul utilizat in topologie, numele default, etc.
- Eu am avut ceva probleme cu activarea consolei, dar voi descrie mai jos cum am adresat situatia.
- Ca tip de interfata am selectat vmxnet3.
- Dupa ce ati customizat imaginea CSR1000v puteti incepe sa lucrati cu ea.
Pentru a castiga timp puteti clona primul VM. Din VMware Workstation click dreapta pe VM > Manage > Clone.
Atunci cand veti fi intrebati, alegeti optiunea ‘Full clone’.
Tips & Tricks
Daca atunci cand incercati sa conectati un link in GNS3 primiti eroare ca nu mai sunt interfete disponibile, din VMware Workstation accesati meniul Edit > Virtual Network Editor. Faceti click pe Add Network si adaugati retele de tip host-only.Pentru a face management remote (SSH sau Telnet) fara sa fie necesar sa utilizati consola din VMware Workstation, selectati un router care sa fie Gateway-ul topologiei. Din VMware Workstation selectati una dintre interfetele routerului care nu e utilizata in topologie si plasati-o in mod NAT. In topologie, configurati interfata sa primeasca IP prin DHCP. Dupa ce interfata se configureaza cu o adresa IP, identificati segmentul de retea din care face parte.
Listati interfetele configurate pe hostul vostru si identificati interfata care face parte din acel subnet.
De obicei este vmnet8. Configurati o ruta statica spre subneturile utilizate in laborator prin next-hop adresa IP configurata pe vmnet8.
De obicei este vmnet8. Configurati o ruta statica spre subneturile utilizate in laborator prin next-hop adresa IP configurata pe vmnet8.
Dupa ce configurati managementul remote pe routerele din topologie, le puteti accesa din terminal sau cu un emulator de terminal prin SSH sau Telnet.
Succes!
